以太網噴泉控制系統說明
以太網是使用TCP/IP協議的，在現場總線協議當中，為了提高傳輸效率，一般只定義七層協議中的物理層、數據鏈層和應用層。為了與以太網融合，通常在數據包前加入IP地址，并通過TCP來進行數據傳輸。以太網支持的傳輸介質為粗同軸電纜、細同軸電纜、雙絞線、光纖等，其更大的優點是簡單，經濟適用，易為人們所掌握，所以深受廣大用戶的歡迎。與現場總線相比，以太網具有下面幾個方面的優點：
（1）兼容性好，有廣泛的技術支持
基于ICP/IP的以太網是一種標準的開放式網絡(luò )，適用于解決控制系統中不同廠商設備的兼容和互操作的問題，能實現辦公自動化網絡(luò )與工業控制網絡(luò )的信息無縫集成。
（2）易于與Internet連接
    以太網支持幾乎所有流行的網絡(luò )協議，能夠在任何地方通過Internet對企業進行監控，能便捷的訪問遠程系統，共享/訪問多數據庫。
（3）成本低廉
    由于以太網的應用更為廣泛，因此受到硬件開發與生產廠商的廣泛支持，具有豐富的軟硬件資源，有多種硬件產品供用戶選擇，硬件價格也相對低廉。目前以太網網卡的售價只有現場總線的幾十分之一，并且隨著集成電路技術的發站，其價格還會(huì )進一步下降。
（4）可持續發展潛力大
    由于以太網的廣泛應用，使他的發展一直受到廣泛的重視和吸引大量的技術投入。并且在信息瞬息萬變的時代，企業的生存和發展將很大程度上依賴于一個快速而有效的通訊管理網絡(luò )，信息技術與通訊技術的發展將更加迅速，也更加成熟，保證了以太網技術的持續發展。
（5）通訊速率高
    目前以太網的通信速率為10M或100M，1G、10G的快速以太網也開始應用，以太網技術也逐漸成熟，其速率比目前現場總線快得多，以太網可以滿足對寬帶的更高要求。

我公司現有噴泉控制用各種以太網接口板卡，其中常用的有64路數字量輸出卡，16路模擬量制卡以及用于控制步進驅動器的以太網轉4串口卡等。下面做一下簡要說明：


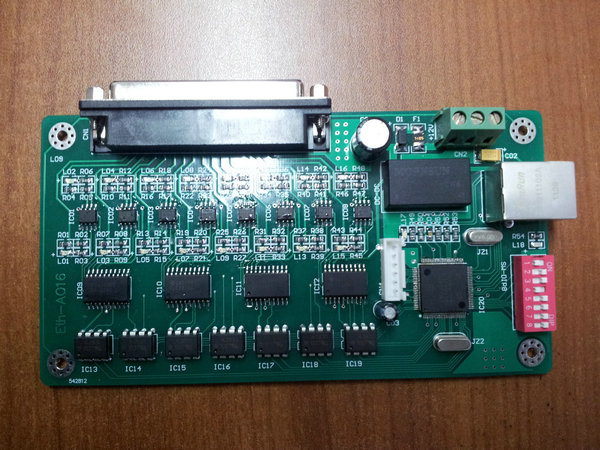

• 16路變頻器控制卡Eth-DA16

Eth-DA16通過1組37芯D型接口提供提供具有光電隔離的16路8位精度的模擬量輸出通道，輸出電壓0-10V，可直接控制變頻器等設備。

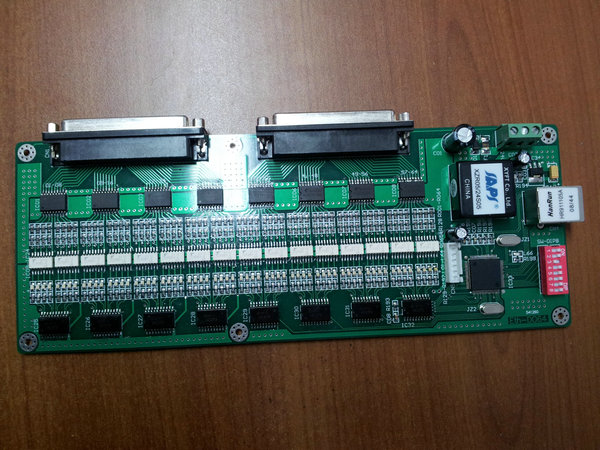

• 64路數字量輸出接口Eth-DO64

Eth-DO64通過2組37芯D型接口提供具有光電隔離的64路數字量輸出通道，輸出電壓24V，單通道電流最大為200mA，輸出可直接控制固態繼電器或中間繼電器等設備。

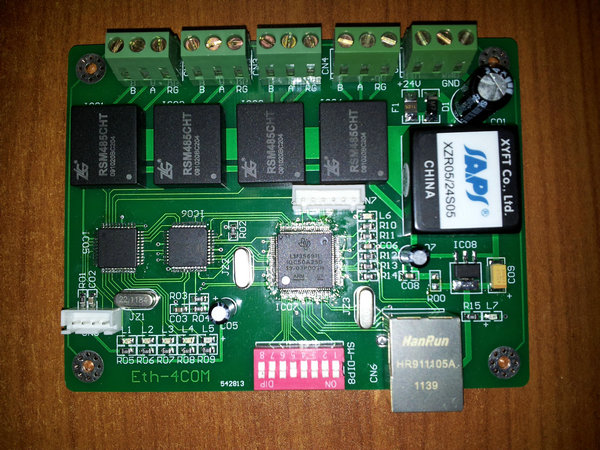

• 以太網轉4串口卡Eth-4COM

Eth-4COM接口板提供4路RS485信號，該信號可控制4組步進電機控制板或相應串口設備。同時該控制板還可通過重新編程作為DMX512控制器使用，用于控制具有相應接口的電腦燈等舞臺燈光設備。





各控制辦卡全部采用以太網連接，最后經過交換機連接到控制主機上，主機一般采用工控機，研華，西門子或者其他品牌均可；也可以采用市售普通家用電腦或筆記本電腦，市場保有量大，攜帶方便易于維修。主機與各控制板卡直接的連接如下圖所示，主機和各個控制單元采用雙絞線連接，便于現場施工，使布線更便捷，系統應用更加靈活。

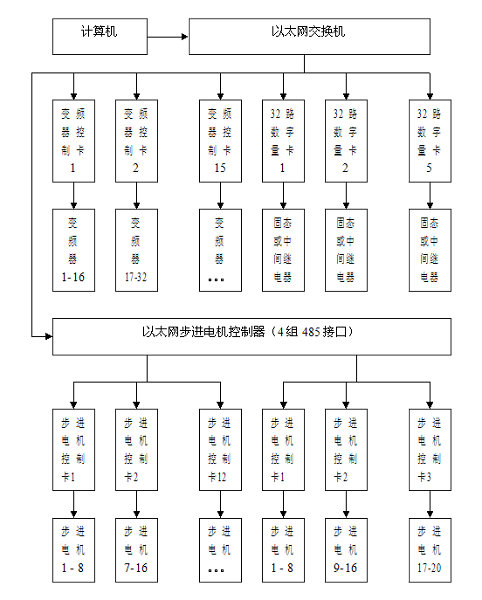

控制系統原理圖


在一般應用過程中，各個控制板卡位于控制現場，計算機和交換之間的連接可以通過無線傳輸或者光纖來完成通訊數據的發送接收，操作人員的活動范圍可以變得更廣闊，操作人員可以選擇合適的位置進行噴泉的調試、編程、表演等過程，方便直觀，并可通過網絡(luò )實現遠程管理升級等操作。
